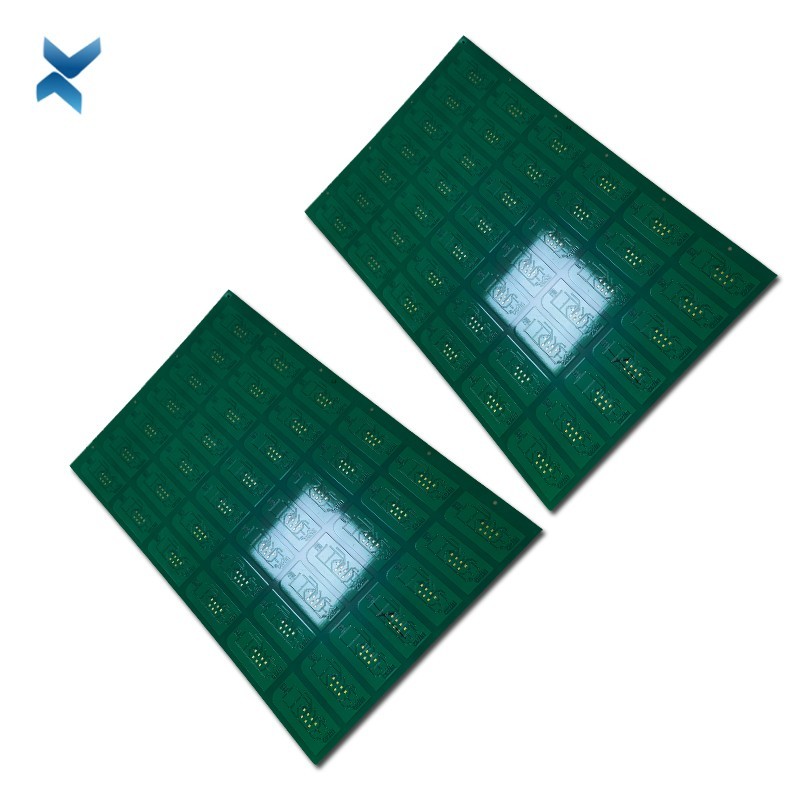

Tweezijdige de Kringsraad van PCB van HDI Multilayer voor Elektronika

Plaats van herkomst China
Merknaam YScircuit
Certificering ISO9001,UL,REACH,
Modelnummer YS-0031
Min. bestelaantal 1
Prijs 0.2-6$/pieces
Levertijd 3-8 het werkdagen
Betalingscondities L/C, T/T, Western Union, MoneyGram
Levering vermogen 1580000

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Productnaam De Kringsraad van PCB van de metaalkern Certificaat ISO9001
Grondstof Fr-4 Min. regelafstand 0.2mm
Raadsdikte 1.6mm Min. Lijnbreedte 3mi
Naam Productie van printplaten Aantal lagen Multilayers
Markeren

Multilayer PCB-Kringsraad HDI

,

De Kringsraad van elektronika Multilayer PCB

,

Multilayer Tweezijdige Kringsraad

Laat een bericht achter
Productomschrijving

Van hdi tweezijdige multilayer PCB van de douaneelektronika de dienstassemblage gerber

Wat Multilayer PCBs is

Aangezien multilayer PCBs meer elektronische componenten kan aanpassen, zijn zij wijd in modern-dagelektrische apparaten met varianten gebruikt die zich van vier tot twaalf lagen uitstrekken. Verscheidene toepassingen.

In typische een vier-laag stapel omhoog, om de elektromagnetische compatibiliteit (EMI) prestaties te verbeteren, zouden de signaallagen moeten en uit elkaar geplaatst en dicht aan de vliegtuigen een grote kern tussen de macht en het grondvliegtuig gebruiken. De strakke koppeling tussen signaalspoor en gemalen die vliegtuig vermindert vaak de vliegtuigimpedantie die verder de gemeenschappelijk-wijzestraling van de kabels vermindert met de gedrukte kringsraad worden verbonden.

Het is een type van PCB dat met een combinatie van enige opgeruimde PCB en tweezijdige PCB komt.

Het kenmerkt lagen meer dan tweezijdige PCB.



Hoe werkt multilayer PCBs?

In een multilayer PCB-ontwerp, moet de ontwerper één laag aan een grondvliegtuig en een andere wijden aan het machtsvliegtuig. Voor digitaal-slechts PCBs, kan de ontwerper de volledige machtslaag ook wijden en als er op de bovenkant en bodemlaag ruimte zijn, die kan worden gebruikt om eender welke extra machtssporen te leiden. De machtslagen zijn altijd in het midden van de raad met de grond dichter aan de hoogste laag. Zodra de macht op de binnenlagen wordt behandeld, ruimte is blijven beschikbaar voor signaalsporen die verpletteren



PCB Sideplating

Sideplating is metalization van de raadsrand in ingediende PCB.

Het randplateren, geplateerde Grens, geplateerde contour, zijmetaal, deze woorden kan ook worden gebruikt om dezelfde functie te beschrijven.



Helft-besnoeiing Gekartelde Gaten

Castellations is geplateerd die door gaten of vias in de randen van een gedrukte kringsraad worden gevestigd.

Zijn inkepingen in de vorm van semi-geplateerde gaten op de randen van de PCB-raad worden gecreeerd die.

Deze halve gaten dienen als stootkussens om een verband tussen de moduleraad en de raad tot stand te brengen dat het zal worden gesoldeerd op.



Parameters

  • Lagen: 10L multilayer PCB
  • Raad Thinkness: 2.0mm
  • Grondstof: S1000-2 hoge tg
  • Min Holes: 0.2mm
  • Minimumlijnbreedte/Ontruiming: 0.25mm/0.25mm
  • Minimumontruiming tussen Binnenlaag PTH aan Lijn: 0.2mm
  • Grootte: 250.6mm×180.5mm
  • Beeldverhouding: 10: 1
  • Oppervlaktebehandeling: ENIG+ selectief hard goud
  • Proceskenmerken: Hoge tg, Sideplating, Selectief hard goud, helft-Besnoeiing Gekartelde Gaten
  • Toepassingen: WiFi-modules
YS Multilayer PCB-productiemogelijkheden overzicht
Eigenschap mogelijkheden
Laagtelling 3-60L
Beschikbare Multilayer PCB-Technologie Door gat met Beeldverhouding16:1
begraven en blind via
Hybride Hoge Frequentiemateriaal zoals de Mengeling enz. van RO4350B en FR4-.
Hoge snelheidsmateriaal zoals de Mengeling enz. van M7NE en FR4-.
Dikte 0.3mm8mm
Minimumlijnbreedte en Ruimte 0.05mm/0.05mm (2mil/2mil)
BGA-HOOGTE 0.35mm
Min mechanische Geboorde Grootte 0.15mm (6mil)
Beeldverhouding voor door gat 10:1
De oppervlakte eindigt HASL, Loodvrije HASL, ENIG, Onderdompelingstin, OSP, Onderdompelings Zilveren, Gouden Vinger, het Galvaniseren Harde Gouden, Selectieve OSP, ENEPIG.etc.
Via Vullingsoptie Via is geplateerd en gevuld met of geleidende of niet geleidende epoxy dan afgedekt en over geplateerd (VIPPO)
Gevuld koper, gevuld zilveren
Registratie ±4mil
Soldeerselmasker Wit, Zwart, Purper, Matte Black, Steen green.etc.





Het van de YScircuit Naakte Raad normaal Levertijd
layer/m ² S<1㎡ S<3㎡ S<6㎡ S<10㎡ S<13㎡ S<16㎡ S<20㎡ S<30㎡ S<40㎡ S<50㎡ S<65㎡ S<85㎡ S<100㎡
1L 4wds 6wds 7wds 7wds 9wds 9wds 10wds 10wds 10wds 12wds 14wds 15wds 16wds
2L 4wds 6wds 9wds 9wds 11wds 12wds 13wds 13wds 15wds 15wds 15wds 15wds 18wds
4L 6wds 8wds 12wds 12wds 14wds 14wds 14wds 14wds 15wds 20wds 25wds 25wds 28wds
6L 7wds 9wds 13wds 13wds 17wds 18wds 20wds 22wds 24wds 25wds 26wds 28wds 30wds
8L 9wds 12wds 15wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
10L 10wds 13wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
12L 10wds 15wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
14L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
16L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds


30wds

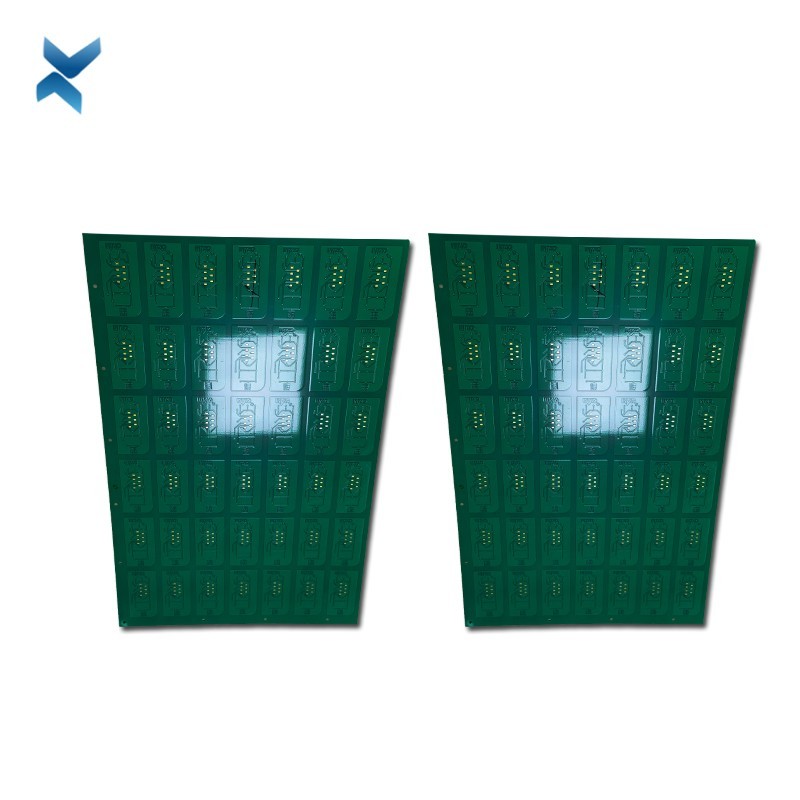

Tweezijdige de Kringsraad van PCB van HDI Multilayer voor Elektronika 0

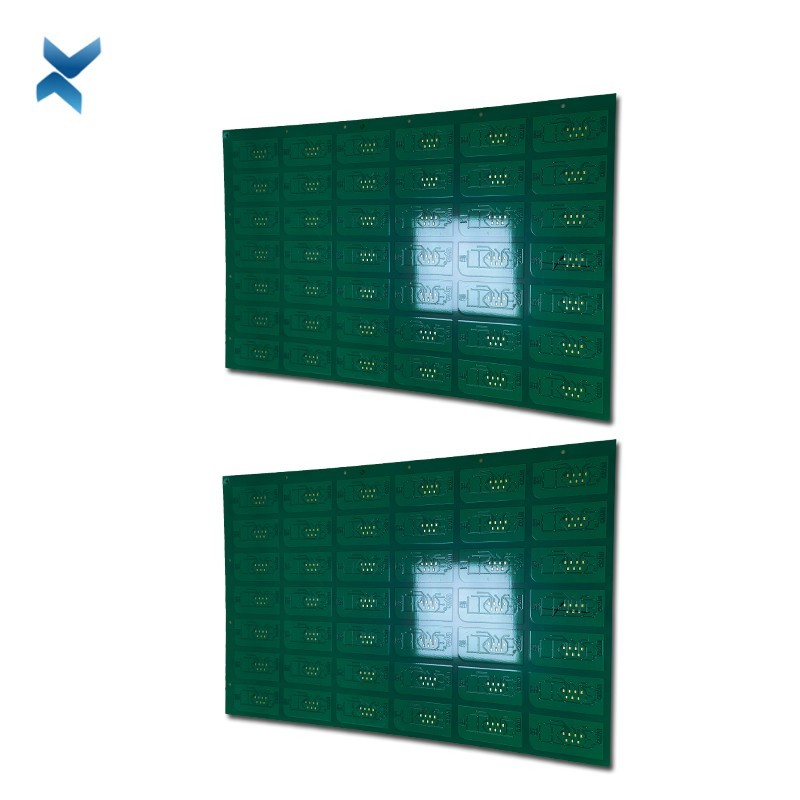

Tweezijdige de Kringsraad van PCB van HDI Multilayer voor Elektronika 1

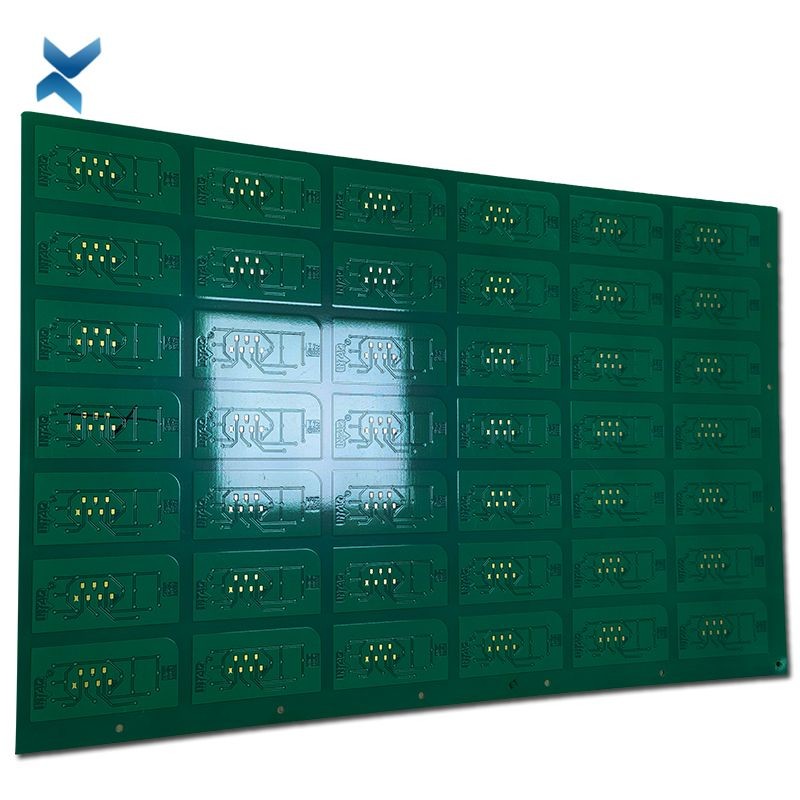

Tweezijdige de Kringsraad van PCB van HDI Multilayer voor Elektronika 2

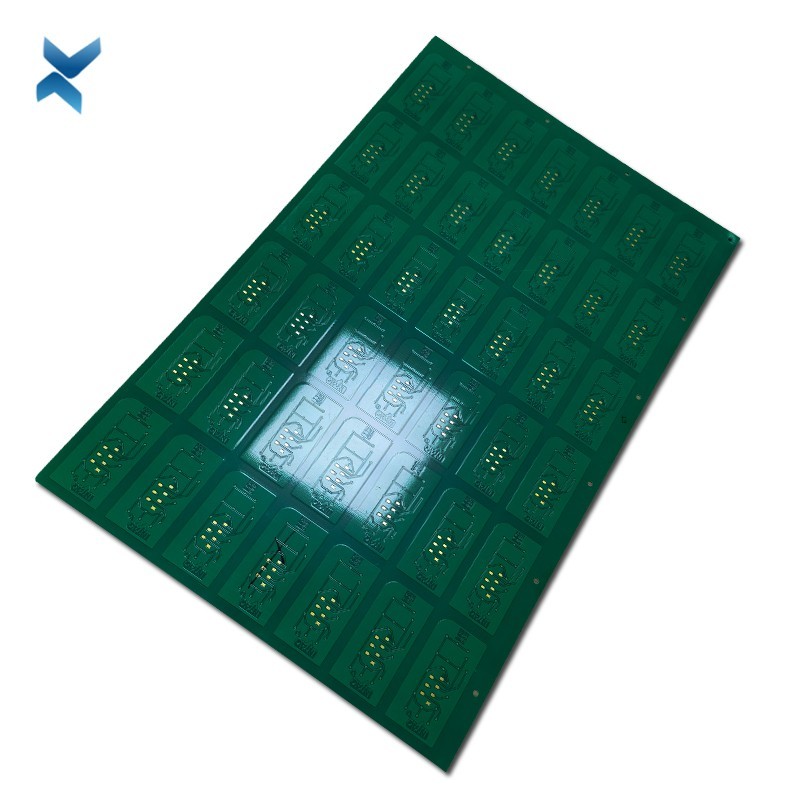

Tweezijdige de Kringsraad van PCB van HDI Multilayer voor Elektronika 3

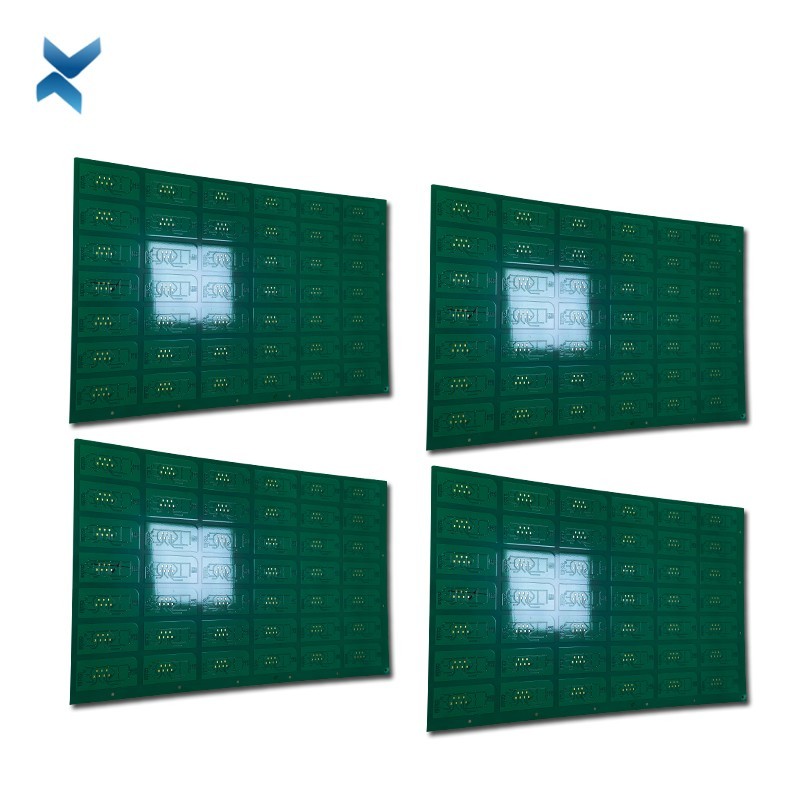

Tweezijdige de Kringsraad van PCB van HDI Multilayer voor Elektronika 4

FQA



1. Wat is hard goud in PCB?

De Harde Gouden oppervlakte eindigt, ook gekend als Hard Elektrolytisch Goud, is samengesteld uit een laag van goud met toegevoegde verharders voor verhoogde die duurzaamheid, over een barrièrelaag wordt geplateerd van nikkel gebruikend een elektrolytisch proces.



2. Wat is hard gouden plateren?
Het harde gouden plateren is gouden electrodeposit dat met een ander element is gelegeerd om de korrelstructuur van het goud te veranderen om een hardere storting met een meer geraffineerde korrelstructuur te bereiken.

De gemeenschappelijkste die het legeren elementen in hard gouden plateren worden gebruikt zijn kobalt, nikkel of ijzer.



3. Wat is het verschil tussen ENIG en hard goud?
ENIG-het plateren is veel zachter dan hard gouden plateren.

De korrelgrootte is ongeveer 60 keer groter met ENIG-plateren, en hardheidslooppas tussen 20 en 100 HK25.

ENIG-het plateren steunt goed bij slechts 35 gram van contactkracht of minder, en ENIG-het plateren duurt typisch minder cycli dan hard plateren.



Een populaire tendens onder fabrikanten is raad-aan-raad het solderen.

Deze techniek staat bedrijven toe om geïntegreerde modules die (vaak dozens delen bevatten) te veroorzaken op één enkele raad die in een andere assemblage tijdens productie kan worden gebouwd.

Één gemakkelijke manier om een PCB te produceren die bestemd om aan een andere PCB is worden opgezet is gekartelde opzettende gaten te creëren.

Deze zijn ook genoemd geworden „gekartelde vias“ of „castellations.“
