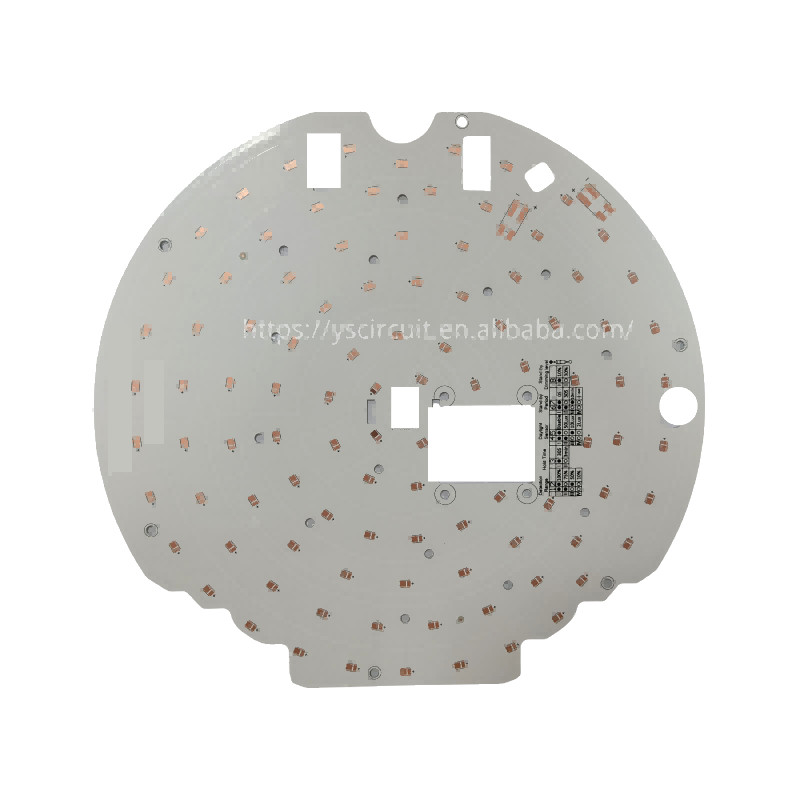

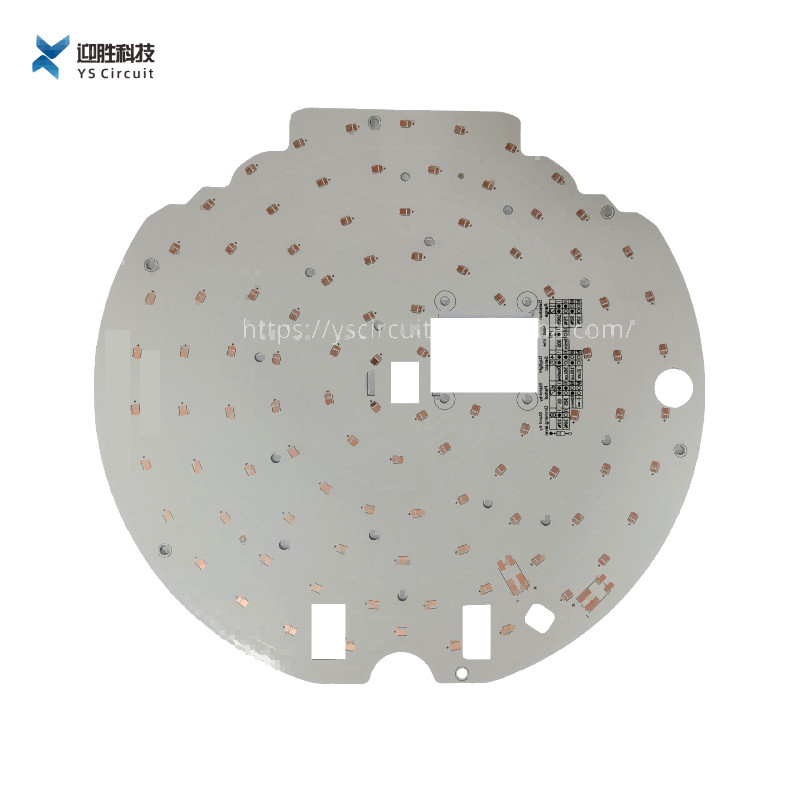

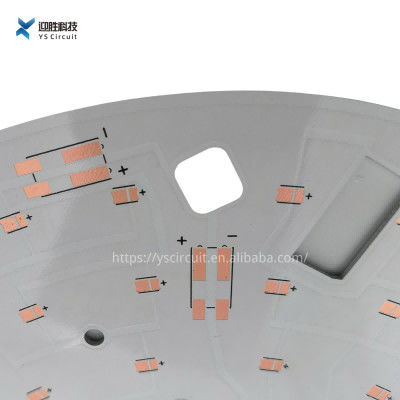

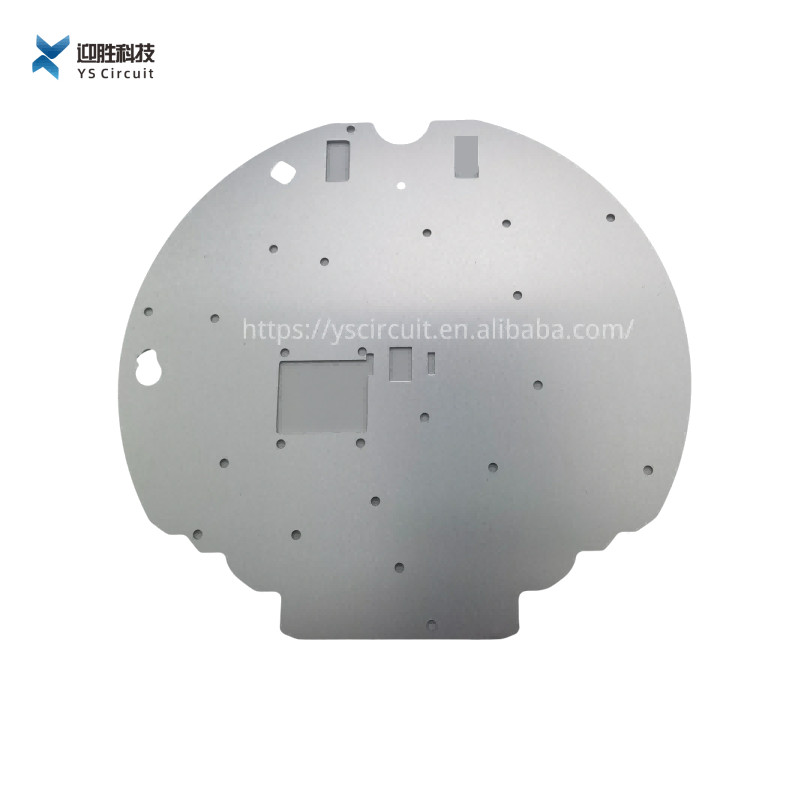

Van de lege LEIDENE de Raad Bolkring, PCB van de Aluminiumraad voor Elektronisch

Geleide PCB-van de de Bolkring van het Douaneontwerp Smd Geleide PCB van het de Raads Lege Aluminium

Wat is Aluminiumpcb?

Een aluminiumpcb heeft een gelijkaardige lay-out aan Normale PCB. Het heeft een laag of lagen van koper, soldeerselmasker en silkscreen gelaagd over het.

In plaats van het hebben van een glasvezel of een plastic substraat, niettemin, heeft een raad van de aluminiumkring een metaalsubstraat.

Deze basis bevat hoofdzakelijk een combinatie van aluminium.

De metaalkern kan volledig uit metaal bestaan of een combinatie van glasvezel en aluminium hebben.

Het aluminium PCBs typisch is enige opgeruimd, maar kan ook tweezijdig zijn.

Het Mulilayeraluminium PCBs is hoogst moeilijk te vervaardigen.

De aluminiumraad krijgt het meeste gebruik in leiden en macht die elektronika omzet. Het intense die licht door LEDs wordt veroorzaakt leidt tot hoge niveaus van hitte, die het aluminium vanaf componenten leidt. Een aluminiumpcb breidt de levensduur van een LEIDEN apparaat uit en zorgt voor meer stabiliteit. U kunt aluminiumsubstraten in straatlantaarns, eindelichten en huishoudenverlichting vinden. Zij staan machtsconvertors toe om stromen te veranderen en elektronika te regelen. De scheppers in veel andere industrieën vinden ook gebruik in de raad van de aluminiumkring, maar zij voeren hen niet uit zoals vaak.

Prestaties van Aluminiumpcb

1. Thermische Dissipatie

De gemeenschappelijke PCB-substraten, zoals FR4, CEM3 zijn slechte leiders van thermisch.

Als de hitte van elektronisch materiaal niet kan op tijd worden verdeeld, zal het in mislukking op hoge temperatuur van elektronische componenten resulteren.

De aluminiumsubstraten kunnen dit thermische dissipatieprobleem oplossen.

2. Thermische Uitbreiding

PCB van het aluminiumsubstraat kan het thermische dissipatieprobleem effectief oplossen, zodat het thermische uitbreiding en samentrekkingsprobleem van componenten op gedrukte kringsraad met verschillende substanties kan worden verminderd, dat de duurzaamheid en de betrouwbaarheid van gehele machine en elektronisch materiaal verbetert.

In het bijzonder, kan het aluminiumsubstraat SMT (de oppervlakte zet technologie op) oplossen thermische uitbreiding en samentrekkingsproblemen.

Aluminiumpcb is één van de wijdst gebruikte die metaalkern PCBs, ook als MC PCB, aluminium-bekleed, of geïsoleerd metaalsubstraat wordt geroepen, enz.

De basisstructuur van aluminiumpcb heeft geen veel verschillend van andere PCBs.

Zulk een bouw maakt tot de kringsraad een uitstekende elektroisolatie en een thermische leider

WAT IS EEN ALUMINIUMpcb?

Een PCB bestaat over het algemeen uit drie lagen. Een geleidende koperlaag bij de bovenkant, een diëlektrische laag binnen - tussen, en een laag van een substraat bij de bodem. StandaarddiePCBs heeft een substraatlaag van glasvezel, ceramisch, polymeren, of een andere non-metal kern wordt gemaakt. Een ruime hoeveelheid PCBs gebruikt Fr-4 als substraat.

Het aluminium PCBs gebruikt een Aluminiumsubstraat. In plaats van norm Fr-4 als substraatmateriaal.

De Laag van het kringskoper

Deze laag brengt signalen over de volledige PCB-raad over.

De beweging van geladen deeltjes produceert hitte.

Deze hitte wordt overgebracht naar het Aluminiumsubstraat. Welke het efficiënt verdrijft.

Het isoleren Laag

Deze laag is ook genoemd geworden diëlektrische laag.

Het wordt gemaakt van materialen die slechte leiders van elektriciteit zijn.

Het absorbeert de hitte in de bovengenoemde laag wordt geproduceerd die. En breng het naar het Aluminiumsubstraat onder over het.

Substraat

Het substraat doet dienst als stichting voor PCB.

Het houdt stevig de componenten boven het. Door de kenmerken van het substraat te veranderen, variëren de prestaties van PCB.

Bijvoorbeeld, verstrekt een stijf substraat sterkte en duurzaamheid aan de PCB-raad.

Terwijl een flexibel substraat meer ontwerpopties openstelt.

Het aluminiumsubstraat wordt gebruikt in macht op elektronika-gebaseerde toepassingen waar de hoge thermische dissipatie wordt vereist.

wegens zijn goed warmtegeleidingsvermogen, houdt het hitte vanaf essentiële elektronische componenten. Waarbij minimale kringsschade wordt verzekerd.

ALUMINIUM PCBs IN YScircuit wordt VERVAARDIGD die

YScircuit is één van de fijnste fabrikanten van Aluminium PCBs.

Om de algemene prestaties van het product te verhogen, verstrekken zij een thermische beklede laag aan Aluminiumpcb.

Het verdrijft hitte op een hoogst efficiënte manier. Voor hoge macht en strakke tolerantie gebaseerde toepassingen Aluminium is Gesteunde PCB de perfecte keus onder projectmakers.

Het overwegen van parameters zoals de coëfficiënt van thermische uitbreiding, warmtegeleidingsvermogen, sterkte, hardheid, gewicht, en kosten. De aluminiumplaat is een ideale keus voor uw project. U kunt uw PCB-substraat wijzigen. PCBWay biedt verschillende Aluminiumplaten als 6061, 5052, 1060, en veel meer aan.

VOORDELEN VAN ALUMINIUMpcb

1. De capaciteit van de hittedissipatie van Aluminium PCBs is veel beter dan standaardpcbs.

2. Het aluminium PCBs verstrekt meer sterkte en duurzaamheid. In vergelijking tot ceramische en op glasvezel-gebaseerde PCBs.

3. Het schijnt ironisch, maar op aluminium-gebaseerde PCBs is lichter. In vergelijking tot standaardpcbs.

TOEPASSINGEN

1. Zij worden gebruikt in Voedingapparaten zoals omschakelingsregelgevers, DC/AC-convertor, SW-regelgever.

2. In machtsmodules, worden zij gebruikt in omschakelaars, relais in vaste toestand, en gelijkrichterbruggen.

3. In auto's, worden zij gebruikt in een elektronisch regelgever, een ontsteking, een voedingcontrolemechanisme, enz.
